傳統的電機測試平臺加載方式有水力測功機、電渦流測功機和磁粉制動器等方式，基本上都是采用從電網上吸收能量提供給被測電機，通過控制器進行被測電機的轉矩的調節。以上方法需從電網上吸收大量電能又以耗能的方式工作。水力和電渦流加載方式低速性能不好，低速時甚至無法加載；磁粉制動器無法用于高速和大功率場合，穩定性欠佳，控制精度低，同時利用水等介質進行冷卻帶走加載能量導致能源的大量浪費。
直流饋電式電機測試系統是利用陪試電機作為負載，陪試電機被需測試電機拖動工作于發電模式，產生的電能通過精確的控制回饋至被測電機的直流母線給被測電機提供電能。

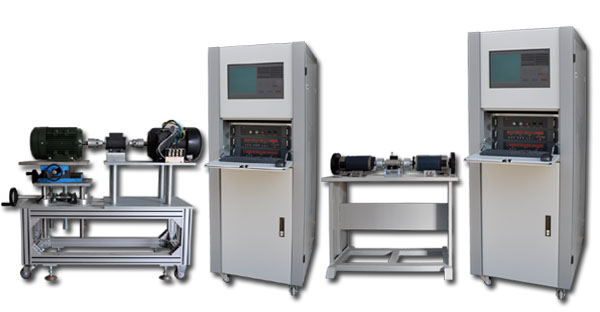

直流饋電式有刷電機測試系統，是專門針對大功率有刷直流電機而研制的高性能測試系統，可實現低速到高速范圍的加載試驗，控制精度高，可滿負載長期運行，節能、可靠長壽命。
數據采集軟件
1、測試界面友好，實時顯示電壓、電流、轉速、轉矩、輸入功率、輸出功率、效率、時間參數；
2、按設定的時間采集數據，在測試過程中曲線自動繪制，生成電機的特性曲線；
3、測試數據可方便的存儲、讀?。?br />
4、測試數據可導出生成Microsoft Excel文件（*.xls），方便打印、存檔；
5、可對電參數采集儀、轉矩轉速測量儀、程控電源的參數進行設置，拓展測試范圍。
技術參數表（注：具體規格按照客戶被測電機要求設計制造?。?/span>
|
項目 |
參數 |
|
交流輸入 |
1N220VAC+PE / 3N380VAC+PE |
|
輸入電壓范圍 |
220VAC±10% / 380VAC±10% |
|
輸入頻率 |
50Hz/60Hz |
|
電機電壓 |
0-800V |
|
電機電流 |
0-1000A |
|
功率范圍 |
0-800KW |
|
轉矩范圍 |
0-3000N.m |
|
轉速范圍 |
0-10000r/min |
|
加載精度 |
≤ 0.2% |
|
扭矩測量精度 |
± 0.2 ％ F.S |
|
轉速測量精度 |
0.1 ％± 1r/min |
|
散熱方式 |
強制風冷 |
|
操作環境 |
室內使用設計 ，溫度： 0 ℃～ 40 ℃；濕度： 10 ％～ 85 ％ RH |
|
儲存環境 |
溫度： - 20 ℃～ 70 ℃；濕度： 10 ％～ 90 ％ RH |
